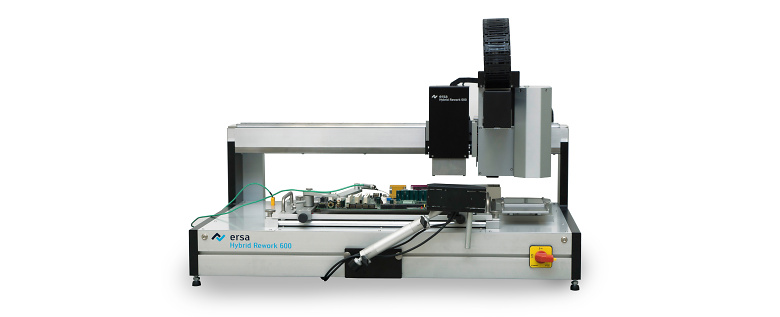

ERSA HR 600/2L Hybrid Rework System
HR 600/2L Hybrid Rework System mit grossem Leiterplattenhalter 525 x 300mm
Artikelnr. 0HR600/2L
Das ERSA HR600/2L Hybrid Rework System verfügt über einen grösseren Leiterplattenhalter: 535 x 300 mm (+x).
Standard HR600/2 Leiterplattenhalter: 390 x 300 mm (+x)
HINWEIS: Nicht die komplette Fläche wird vorgeheizt, einige Bereiche werden von Heiz- und Platzierkopf nicht erreicht, weil der Verfahrbereich der Achsen unverändert bleibt.
Baugruppenreparatur neu definiert - automatisch, flexibel und prozesssicher!
- Hocheffizienter 800-W-Hybrid-Heizkopf Homogene, grossflächige IR-Untenheizung mit drei Heizzonen à 800 W.
- Automatische und präzise Bauteilausrichtung mit Hilfe von Bildverarbeitung
- Hochgenaues, motorisches Achssystem zur Bauteilplatzierung (+/- 0,025 mm)
- Garantiert nutzerunabhängig reproduzierbare Reparatur-Ergebnisse Prozesssteuerung und -dokumentation über die Bediensoftware HRSoft
- Vollautomatischer oder teilautomatischer Betrieb
- Geeignet für die Verwendung der ERSA Dip&Print Station.
Abmessungen (B x T x H) in mm: 850 x 660 x 620
Gewicht in kg: 57
Ausführung antistatisch
Nennleistung in W: 3'200
Nennspannung in VAC: 230
Druckluftanschluss: 6-10 bar (ölfrei), 1/4 Zoll Schnellkupplung
Luftmenge Kühlung: ca. 65 l/min (@ 6 bar)
Oberheizung: Hybrid-Strahler (2 x 400 W), 60 x 60 mm
Untenheizung: IR-Strahler (3 x 800 W), 380 x 250 mm
Leiterplattengrösse in mm: bis 535 x 300 mm (+x)
Bauteilgrösse in mm: von 1 x 1 bis 50 x 50
Bedienung: Windows-PC
Prüfzeichen: CE
Option: Reflow-Prozesskamera: 10 MP CMOS USB-Farbkamera, 25 mm Brennweite; Beleuchtung: 2x LED Punktlicht, regelbar
